Gradraw?氯離子成像儀

國際領先技術產品
“NMT界喬布斯”許越先生推薦創新平臺
中關村NMT產業聯盟推介成員單位創新產品
“生物安全，人人有責”

推出背景：

在國際競爭白熱化，戰爭形態多樣化的今天，生物安全已成為國家安全的重要組成部分，為積極應對這一挑戰，2019年10月，生物安全法草案于首次提請十三屆全國人大常委會第十四次會議審議。本次新冠肺炎疫情的爆發，讓各界更加意識到，生物安全對于確保國家安全、保障社會穩定、人民群眾生命安全和身體健康的重要性。

國家安全就是國家競爭，歸根結底又是科技實力的競爭！因此，作為中國的高新技術企業，中關村NMT聯盟的會員單位，旭月（北京）科技有限公司秉承“做科研，服務科研，提高人民生活品質”的使命，利用20多年的技術積累，以選擇性微電極技術為底層核心技術，迅速推出了與國家生物安全相關的多種設備，以及適用于多個學科及領域的創新平臺：《濃度成像系列》產品！

2021年6月24日由國家科技部認定的中科合創（北京）科技成果評價中心，組織專家進行評定。專家組一致認為《旭月非損傷微測技術及其應用》從理論、技術、產品和應用，總體處于國際領先水平！

產品優勢：

1.可進行組織、器官、細胞水平樣品的研究，解決組織水平研究手段匱乏的難題。

2.基于選擇性微電極技術研發，可進行活體樣品的非損傷檢測、無需處理、無需標記，獲取樣品正常狀態下最真實的信號。

3.可檢測11種離子（包括：Ca²⁺、H⁺、K⁺、Na⁺、Cl^-、Cd²⁺、Pb²⁺、Cu²⁺、NH₄⁺、NO₃^-、Mg²⁺），能夠應用于信號轉導、細胞凋亡等數百項研究中。例如：

氫離子H⁺：pH是微環境最重要的因素，可調節pH、穩定細胞容量、影響Ca²⁺轉運、使腫瘤細胞抗凋亡；與心血管疾病、內分泌疾病、腫瘤、腎臟疾病均相關。
鈣離子Ca²⁺：Ca²⁺作為第二信使，參與眾多生理過程。例如通過線粒體通路、死亡受體通路和內質網通路，經信號傳導調控細胞凋亡；引起內質網應激（ERS）反應性凋亡的起始信使；內質網Ca²⁺紊亂引起神經細胞的損傷和興奮性中毒（AD的發病機制）、血管病變異常的關鍵因素，與糖尿病、腫瘤密切相關。
鉀離子K⁺：K⁺外排是細胞凋亡時的特征性標志。與Na⁺一起維持細胞體積、滲透壓和酸堿平衡、保持神經肌肉系統的應激性；與Ca²⁺一起維持心肌的正常功能。
鈉離子Na⁺：Na⁺是細胞外液中最主要的電解質，對維持細胞外液的滲透壓及容量具有重要作用；它在生理與病理上扮演著關鍵性的角色。例如神經傳導、肌肉與心臟收縮、電解質平衡，陽離子運輸和細胞容積調節等。
氯離子Cl^-：維持酸堿平衡，參與細胞容積調節。
銨離子NH₄⁺：腎臟排銨能力是衡量腎臟功能是否正常的標志。
鎂離子Mg²⁺：能量的產生、DNA及RNA的合成、各種膜的形成均依賴Mg²⁺；可調節鈉離子Na⁺、鉀離子K⁺、鈣離子Ca²⁺的轉運，與高血壓相關；是人體內多種酶的激活劑。參與葡萄糖代謝、維持胰島素內穩態、參與血管收縮過程。
銅離子Cu²⁺：是人體中肝銅蛋白、腦銅蛋白、血漿銅藍蛋白的成份；是細胞色素C氧化酶（呼吸鏈關鍵酶之一）的成份之一；也是Cu/Zn超氧化物歧化酶的輔因子，直接或間接參與阿爾茨海默癥的病理過程。

4.可檢測3種分子（包括：活性氧H₂O₂、氧氣O₂、生長素IAA），能夠應用于信號轉導、能量代謝等數十項研究中，例如：

氧氣O₂：能量代謝的核心因素。
過氧化氫H₂O₂：信號分子、刺激胞內信號轉導過程。影響轉錄因子的活性、基因表達、肌肉收縮及細胞的生長、趨化作用和凋亡過程。即參與促腫瘤形成，又可以抗腫瘤。

5.創新機會：旭月?lián)碛?0年的自主研發實力，已取得數十項NMT關鍵技術核心專利，能夠根據客戶需求提供技術、研發支持，讓創新科研更容易。目前正在進行葡萄糖、谷氨酸、ATP等新指標的研發，這些新研發的指標均可升級。

產品分類：

1）Gradraw^?離子成像儀（型號：GD-100-I）

2）Gradraw^?質子梯度成像儀（型號：GD-100-PRT）

3）Gradraw^?鈣離子成像儀（型號：GD-100-CAL）

4）Gradraw^?鈉離子成像儀（型號：GD-100-SOD）

5）Gradraw^?鉀離子成像儀（型號：GD-100-POT）

6）Gradraw^?氯離子成像儀（型號：GD-100-CHL）

7）Gradraw^?鎂離子成像儀（型號：GD-100-MAG）

8）Gradraw^?銨鹽吸收成像儀（型號：GD-100-AMM）

9）Gradraw^?硝鹽吸收成像儀（型號：GD-100-NIT）

10）Gradraw^?鎘離子吸收成像儀（型號：GD-100-CAD）

11）Gradraw^?鉛離子吸收成像儀（型號：GD-100-LEA）

12）Gradraw^?銅離子吸收成像儀（型號：GD-100-COP）

NMT設備購置基金
2021年6月24日由國家科技部認定的中科合創（北京）科技成果評價中心組織多方專家，一致認為《旭月非損傷微測技術及其應用》從理論、技術、產品和應用，總體處于國際領先水平！

點擊了解詳情
許越榮獲中關村NMT產業聯盟首屆（2019）年度人物稱號

由于許越在科學技術商品化及后續產業化所作出的有益探索和成功實踐，被國內外科研人員和產業同行親切地稱作“NMT界的喬布斯”！。點擊查看>>

（轉自中關村NMT產業聯盟）
產品介紹

名稱：Gradraw^?氯離子成像儀

型號：GD-100-CHL

品牌：旭月

產地：中國

簡介：

        Gradraw?氯離子成像儀是一款基于選擇性微電極技術設計和研發的，用于觀察活體樣品外離子濃度梯度變化的創新產品。該產品僅需25秒，即可在不損傷、不標記、不處理活體樣品的情況下，獲得樣品外Cl^-濃度梯度變化的圖像，Cl^-濃度梯度檢測范圍達到0-10mM，Cl^-濃度梯度檢測精度最高可達10^-9M，并且可以進行組織、器官、細胞水平樣品的研究，解決組織水平研究手段匱乏的難題。該產品除了可以檢測Cl^-外，還可以升級H⁺、Na⁺、Ca²⁺、K⁺、Cd²⁺、Pb²⁺、Cu²⁺、NH₄⁺、NO₃^-、Mg²⁺、活性氧H₂O₂、氧氣O₂、生長素IAA的檢測，應用于數百項科學研究，該產品配備的imGradraw智能軟件，可以實時顯示、繪制、輸出濃度梯度變化圖。同時，旭月秉持著“創新科研，創新生活”的理念，擁有20年的自主研發實力，已取得數十項核心技術專利，能夠根據客戶需求提供技術、研發支持，讓創新科研更容易，目前正在研發的葡萄糖、谷氨酸、ATP等新指標均可進行升級。

        Gradraw?氯離子成像儀為旭月科技的專利產品，已通過《ISO9001質量體系認證》。

產品優勢：

1.可進行組織、器官、細胞水平樣品的研究，解決組織水平研究手段匱乏的難題。

2.活體樣品的非損傷檢測、無需處理、無需標記，獲取樣品正常狀態下最真實的信號。

3.可檢測Cl^-，能夠應用于數十項研究中，例如：維持酸堿平衡，參與細胞容積調節。

4.創新擴展：可升級H⁺、Na⁺、Ca²⁺、K⁺、Cd²⁺、Pb²⁺、Cu²⁺、NH₄⁺、NO₃^-、Mg²⁺、活性氧H₂O₂、氧氣O₂、生長素IAA等。能夠應用于數百項研究中，例如：能量代謝、信號轉導、轉錄因子的活性影響、基因表達、肌肉收縮及細胞的生長、趨化作用和凋亡過程等。

5.創新機會：旭月?lián)碛?0年的自主研發實力，已取得數十項NMT關鍵技術核心專利，能夠根據客戶需求提供技術、研發支持，讓創新科研更容易。目前正在進行葡萄糖、谷氨酸、ATP等新指標的研發，這些新研發的指標均可升級。

功能特點

1.基本功能：
- 檢測樣品外部微區環境的濃度梯度和濃度梯度變化
- 通過不同的顏色圖展示濃度梯度和濃度梯度變化，不需要通過數據進行計算
- 檢測指標：Cl^-
2.性能參數：
- 工作電壓：220V
- 濃度梯度檢測范圍：0-10mM
- 濃度梯度檢測精度：10^-9M
- 最短檢測周期：25s
- 檢測范圍：30μm-150μm
- 傳感器最小運動距離：1μm

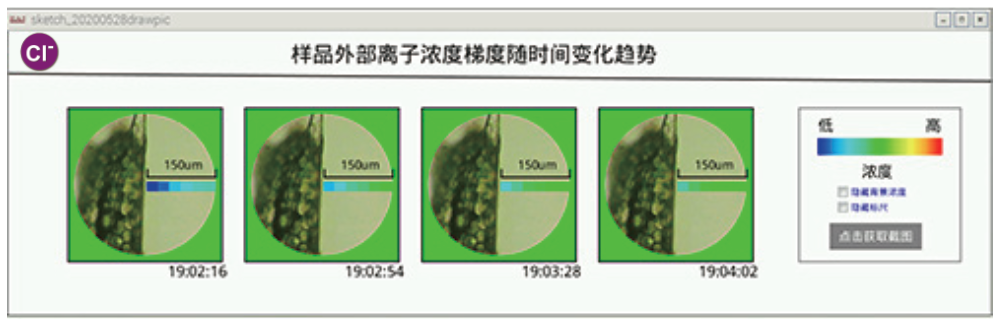

3.imGradraw軟件參數：
- 繪制濃度梯度圖與濃度梯度變化圖，并隨時保存
- 實時顯示樣品圖像
- 顯示、記錄背景濃度、標尺、測試時間、用戶信息
點擊下載標準化方案

氯離子成像儀

氯離子起著各種生理學作用，許多細胞中都有氯離子通道，它主要負責控制靜止期細胞的膜電位以及細胞體積。在膜系統中，特殊神經元里的氯離子可以調控甘氨酸和伽馬氨基丁酸的作用。氯離子還與維持血液中的酸堿平衡有關。腎是調節血液中氯離子含量的器官，氯離子轉運失調會導致一些病理學變化，最為人熟知的就是囊胞性纖維癥，該病癥由質膜上一個氯離子轉運蛋白CFTR的突變導致的。目前常見的用于檢測氯離子濃度的成像技術是氯離子熒光探針，而氯離子成像儀有其獨有的優勢。

氯離子研究面臨的挑戰
- 傳統熒光探針技術存在緩沖效應，結果不準確。
- 傳統微電極法空間分辨率低，時間分辨率一般。
- 氯離子流檢測技術無法實現成像，不直觀。
氯離子成像儀解決方案
- 前處理簡單、無損。
- 濃度梯度檢測靈敏度可達10^-12M級別
- 可實現胞外微環境氯離子濃度成像，結果更直觀。
- 無需指示劑，不需要染色，消除了緩沖效應，結果更準確。
- 可以直接量化檢測胞外微環境的氯離子濃度，空間分辨率高達1微米。
- 不受樣品尺寸、結構影響，可直接檢測組織微環境的氯離子濃度梯度。

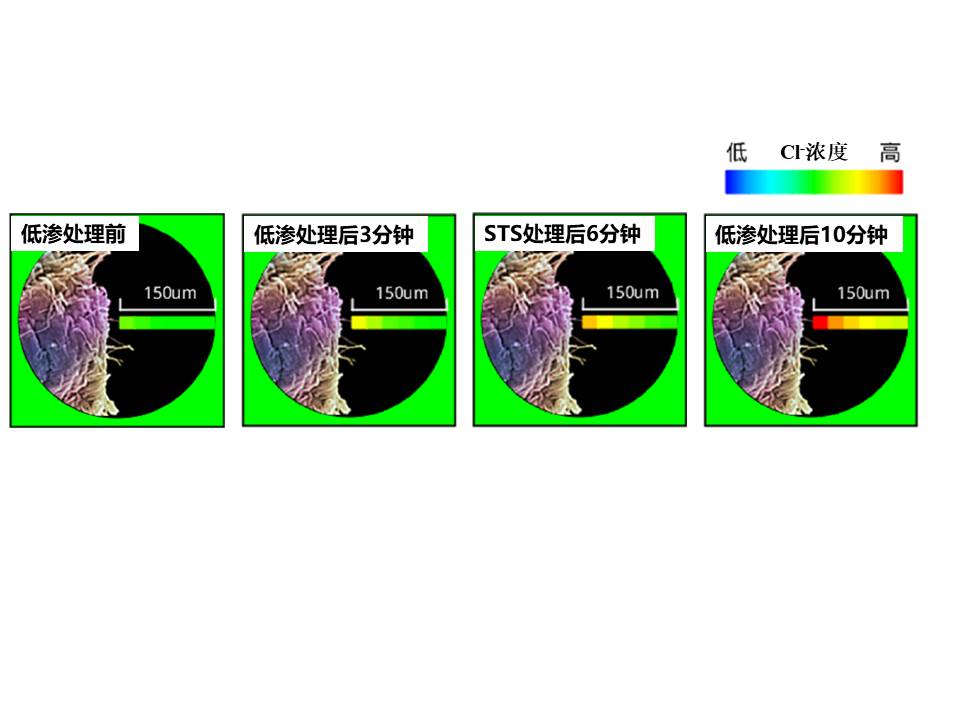

案例：低滲環境下腫瘤細胞體積調節過程中Cl^-的動態變化

細胞在低滲環境下，吸水脹大，同時也會啟動細胞容積調節機制，以減小細胞體積，此過程稱為調節性細胞容積減?。≧VD）。通過非損傷微測技術和膜片鉗技術研究發現，調節性細胞容積減小過程中，K⁺、H⁺、Cl^-外排，同時帶走胞內的水分，從而降低細胞體積。以鼻咽癌細胞作為材料，使用低滲溶液處理鼻咽癌細胞。處理前，胞外微環境的Cl^-濃度梯度不明顯，靠近細胞表面位置的Cl^-濃度略高于環境濃度。處理3分鐘后，胞外微環境的Cl^-濃度梯度開始增大，且靠近細胞表面位置的Cl^-濃度明顯高于環境濃度，表明此時在鼻咽癌細胞的表面監測到了排出的Cl^-。隨著時間的推移，胞外微環境的K⁺濃度梯度逐漸升高，且靠近細胞表面位置的K⁺濃度越來越高。說明隨著時間的推移，排出鼻咽癌細胞外的Cl^-量越來越多，并且在10分鐘左右達到峰值。
Gradraw^?氯離子成像儀是最前沿的創新儀器，快來搶占科研新藍海，我們期待在此展示您的最新成果！
